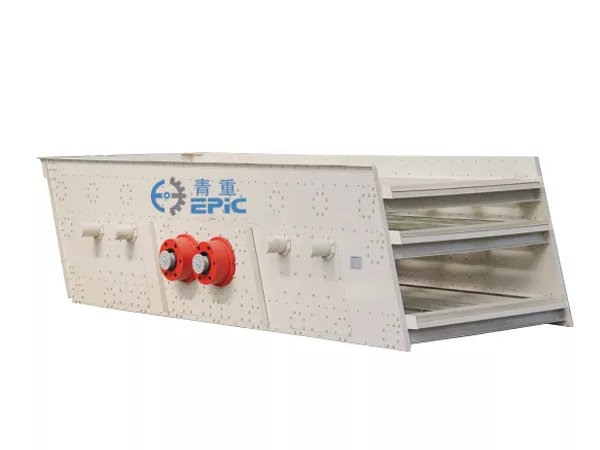

Jaký je pracovní princip vibrační obrazovky?

Pracovní principVibrační obrazovkaje hlavně založeno na reciprokačních vibracích generovaných excitací vibrátoru a materiál je prověřen touto vibrací. Následuje podrobná analýza jeho pracovního principu.

‌1. Režim excitace a vibrační vibrátory‌

Hlavní hnací sílaVibrační obrazovkaPochází z excitace vibrátoru, kterého se obvykle dosáhne pomocí excentrického blokového vibračního motoru nebo elektromagnetického budiče. Horní rotující kladivo vibrátoru způsobuje, že povrch obrazovky vytváří vibrace roviny gyrace, zatímco spodní rotující kladivo způsobuje, že povrch obrazovky vytváří kuželovou vibraci gyrace. Kombinovaná působení obou způsobuje, že povrch obrazovky vytváří složité vibrace gyrace. Tato trajektorie vibrací se promítá jako kruh na vodorovné rovině a elipsu na svislé rovině.

‌2. Proces materiálového pohybu a screeningu‌

Pod působením vibrací představuje materiál na povrchu obrazovky parabolickou pohybovou trajektorii, včetně tří fází házení, volného pádu a kolize s obrazovkou. Menší částice častě procházejí otvory obrazovky v důsledku kombinovaných účinků gravitace, vibrační síly a tření, zatímco větší částice zůstávají na povrchu obrazovky, čímž se dosahuje separace materiálu.

‌3. Úpravy vibračních parametrů

Nastavením excitační síly a úhlu prostorové fáze horního a dolního rotujícího kladiva lze změnit tvar křivky trajektorie pohybu povrchu obrazovky a trajektorii pohybu materiálu, čímž se optimalizuje účinnost screeningu.

‌4. Screening mechanismus‌

Proces screeningu je v podstatě kombinací geometrického screeningu a screeningu pravděpodobnosti. Pravděpodobnost jemných částic procházejících otvorem síta úzce souvisí s poměrem velikosti částic k sítovému otvoru, tloušťkou materiálové vrstvy a parametry intenzity vibrací. Zavedení technologie sekundárních vibrací může dále zlepšit přesnost screeningu a vyřešit problém blokování částic.

5‌. Výhody v praktických aplikacích‌

Vibrační obrazovka má výhody vysoké účinnosti screeningu, jednoduché struktury, pohodlné provoz a velké zpracovatelské kapacity. Obecně se používá v těžebním průmyslu, chemickém průmyslu, stavebních materiálech, potravinách a dalších průmyslových odvětvích.

Prostřednictvím výše uvedených principůVibrační obrazovkamůže efektivně dokončit úkol screeningu materiálu a je nepostradatelným klíčovým zařízením v moderní průmyslové výrobě.
